TL 系列钢制拖链
产品型号
TL180发布时间
2025-04-18企业性质
浏览次数
详细介绍
TL系列拖链的主体是由链板（优质钢板镀铬），支撑板（铝合金）、轴销（合金钢）等部件组成
使电缆或橡胶管与拖链之间不产生扭曲变形，链板经镀铬处理外形效果新颖、结构合理、强度高，钢性好不变形，安装方便，使用可靠，易拆装，尤其是产品采用了高强度耐磨材料，合金钢为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形、不下垂。由于本产品外观精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床、机械设备在国际市场的竞争能力。
拖链的选用
1. 支撑板内腔孔径d1=d+≈0.1d(取整数），其中d为电线、电缆、液、气软管的外径
2. 根据支持板内腔最大孔径Dmax来确定链板高度hg和拖链型号TLXX
3. 根据拖链功能要求确定支撑板型式及拖链的弯曲半径;
(1) 当拖链需承载较大管、线缆负荷时，应选用高强度支撑板I型（整体式）
(2) 当管缆的管接头尺寸大于支撑板内腔孔径或需经常拆装、维修等时，可选用支撑II型，属分开式类型支撑板
(3) 安装管缆的规格品种较多时，可选用支撑板III型（框架式）
4. 根据安装管缆的数量来决定支撑板宽度Bi,从而可得拖链宽度B
5. 拖链使用场合或受环境影响，需要采用钢带防护支撑板时，向本公司另行提出
带三条链板的拖链
因为支撑板最大长度为600mm-650mm,在较宽拖链上可以装置一个或多个拖链链板，另外的原因是，可提高料窄的拖链的稳定性，此外也可通过第三条链板将套管与电缆隔开
液压管的弹性状况
要注意液压管在压力下会伸长或缩短，因此应考虑到软管的弹性系统，特别是在高压及拖链长度较长的情况下，应引起注意。
钢制拖链在强腐蚀性化学环境中成功运行。 根据客户要求，我们完成电缆架系统固定和导向 以轴承托盘、支架、滚轮等形式的系统。 我们的优势在于开发项目和供应带有内部电缆的组装式拖链。
参数表

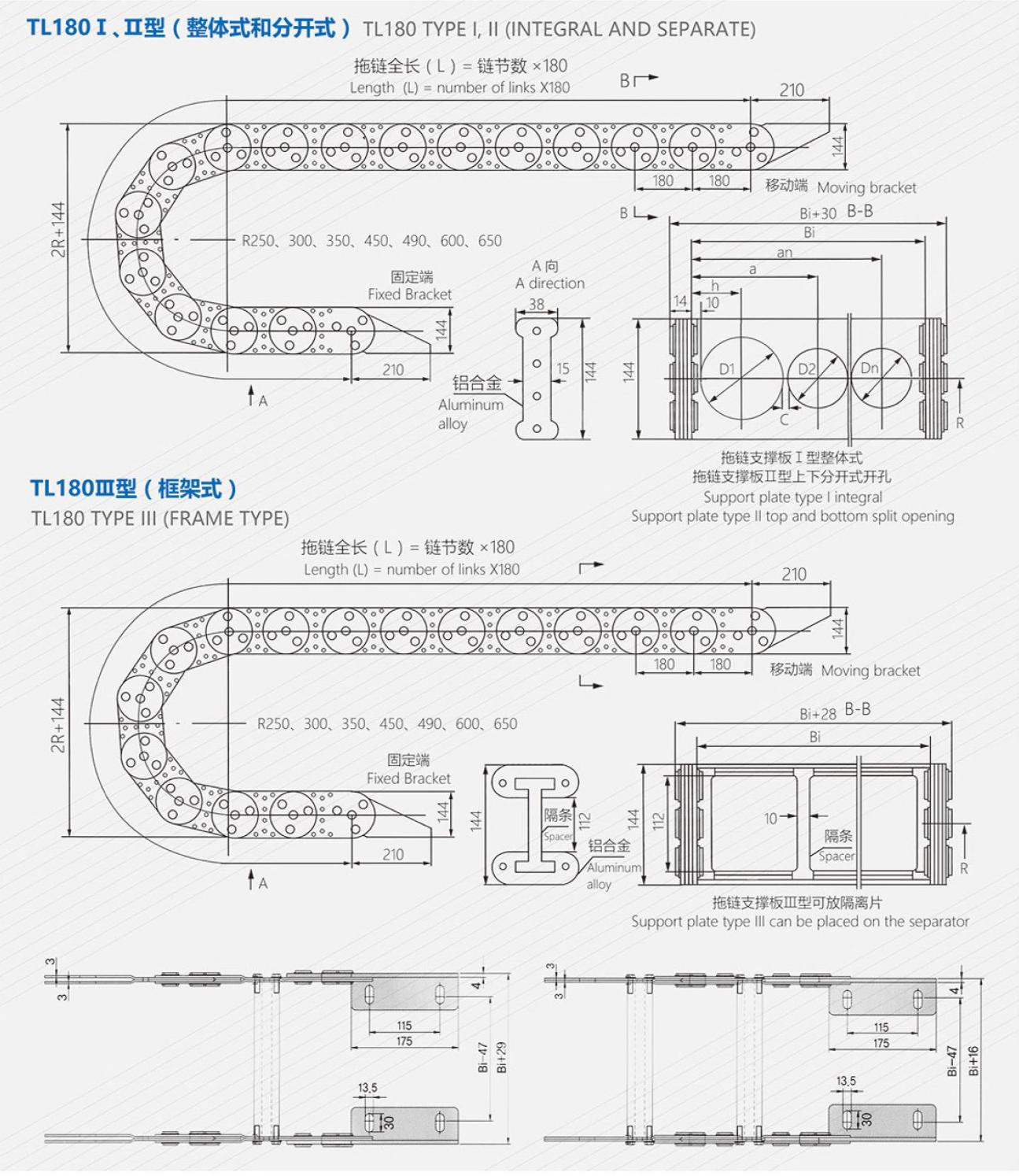

结构图
